兩種判定異步電動ZTP電機機繞組收尾端的方法。

時間:2019-08-19 19:03
一、用交流電源和萬用表判斷繞組的首尾端
      (1)用萬用表判斷同一相繞組的兩個線頭。用萬用表的電阻檔接6個線頭中的任意兩個,若阻值很大,則不是同一相繞組的兩端;此時萬用表的紅表筆(或黑表筆)不動,另一支表筆依次接其他4個線頭,若阻值很小,則表明此時兩支表筆接的兩個線頭為同 一相繞組的兩端。
      同理,可測出另外兩相繞組各自的線頭。
      可以把第一個繞組的兩端編號為1、4,第2個繞組的兩端編號為2、5,第三個繞組的兩端編號為3、6。
      (2)將第一個繞組的兩端(1、4 )接萬用表的交流電壓檔,將 另兩個繞組的2、3端相接,即串聯后接220V交流電,如圖所示。指定2為首端,若讀數為0V或幾伏,如圖a所示,則表明 串聯的兩個繞組是首首相接,即3為首端;若萬用表的讀數較大, 如圖b所示,則為首尾相接,那么3為尾端。

兩種判定異步電動機繞組收尾端的方法——西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站

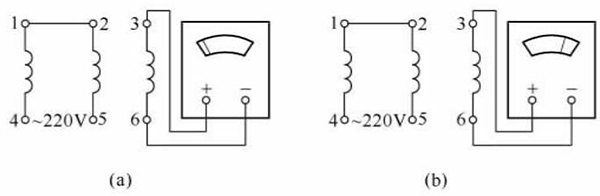

用交流電源和萬用表判斷繞組的首位端(一)

(a)讀數為0V或幾伏;(b)讀數較大

      (3)同理,將3、6端接萬用表的交流電壓檔,將1、2相接即將 第1、第2個繞組串聯后接220V交流電,若讀數為0V或幾伏,如圖a所示,則表明1為首端;若讀數較大,如圖b所示,則表明1為尾端。

兩種判定異步電動機繞組收尾端的方法——西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站


用交流電源和萬用表判斷繞組的首位端(二)

(a)讀數為0V或幾伏;(b)讀數較大

二、用萬用表和直流電源判斷繞組的首尾端

      (1)按“用交流電源和萬用表判別異步電動機繞組的首尾端”方法判斷出同一相繞組的兩個線頭。

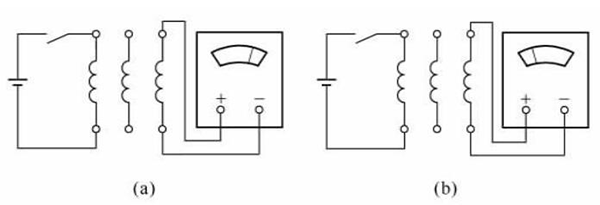

      (2 )如圖所示,將一相繞組的兩端經過一個開關與兩節干電池相接,并指定與電池正極相接的一端為繞組的首端(也可 指定為尾端,首尾是相對的,一旦指定一端為首端,則另一端就是尾端)。
      (3)將萬用表?yè)艿阶钚〉闹绷骱涟矙n,并與另一繞組相接。
      (4)在接通開關的瞬間,若萬用表的指針正轉(即向右偏轉),則表明與萬用表的“+”極相接的一端為此相繞組的尾端,如圖a所示;若萬用表的指針?lè)崔D(zhuǎn)(即向左偏轉),則表明與萬 用表“+”極相接的一端為此相繞組的首端,如圖b所示。
      (5)同樣的方法可以測出第三個繞組的首尾端。

兩種判定異步電動機繞組收尾端的方法——西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站
