?電動機保護器對YE2電機故障信號的采樣方法。

時間:2019-08-25 10:05

電機保護器的用于給電機全面的保護,在電機出現過載、過流、缺相、堵轉、短路、過壓、欠壓、漏電、三相不平衡、過熱、軸承磨損、定轉子偏心時,予以報警或保護的裝置。國內外廣泛使用的壓縮機電機保護器有大兩類:雙金屬型和熱敏電阻+電子模塊型。它們的結構不同,作用也不同。

電動機保護器對故障信號的采樣方法——西安泰富西瑪電機(西安西瑪電機集團股份有限公司)官方網站

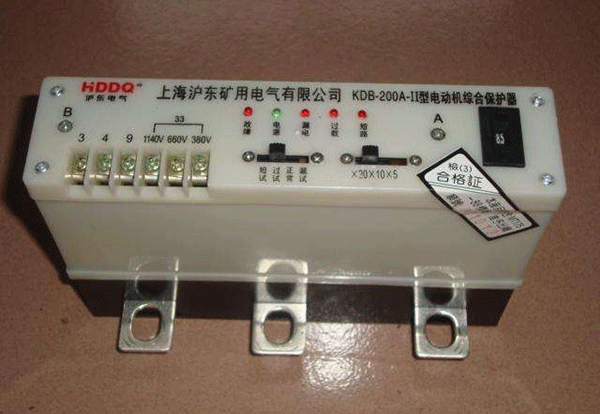

電動機保護器

1、對過載、短路故障信號的采樣
      電動機起動運行中的過載和短路故障,體現在流經電動機繞組的異常增大的電流值上,一般電動機保護器電路是采用3只電流互感器采樣運行電流信號,將采樣信號與電流基準信號相比較,判斷是否處于過載或短路故障狀態,故障時輸出停機信號。電路采集處理的為模擬電壓信號——電流互感器輸出的電流信號經負載電阻轉變?yōu)樾盘?hào)電壓,送入電壓比較器電路,得到故障信號輸出。

      當產生單相對地短路故障信號的采樣,可通過零序電流互感器取得,原理同漏電保安器?;虿蓸与姍C(jī)外殼電壓,取得漏電信號。

2、對斷相故障信號的采樣
      如上所述,電動機的斷相故障表現為電源缺相、電動機電纜斷路、電動機繞組斷路等不同故障內容,若采用對三相電源電壓進行采樣的方法,僅能對電源缺相故障進行保護,無法完成對后兩種缺相故障的檢測,是不究竟的一個方法。根本的方法,是采用對三相電流進行采樣來判斷缺相故障的方法,對三種缺相故障都能做出準確反應,采取相應的技術措施,還能對三相電流不平衡作出判斷。

      一般對缺相運行的判斷,不是著眼于電流信號幅度的大小,而是著重于三相電流信號的有無,比較三相電流信號的有無,得到斷相故障信號。因而通常是將電流檢測信號處理為數字信號,經邏輯運算,得到斷相故障保護信號。
